Cosplay Construction Highlight: Hyperion Armory’s Jim Raynor

Today’s Cosplayer Spotlight with Hyperion Armory and their Blizzcon Award-Winning Jim Raynor Cosplay!

Welcome to the Cosplay Artist Construction Spotlight!

This week we showcase the next Cosplay construction and build! We’re continuing our Feature of Hyperion Armory, going in-depth for the extraordinary build that marks their very first foray in to the world of Cosplay!

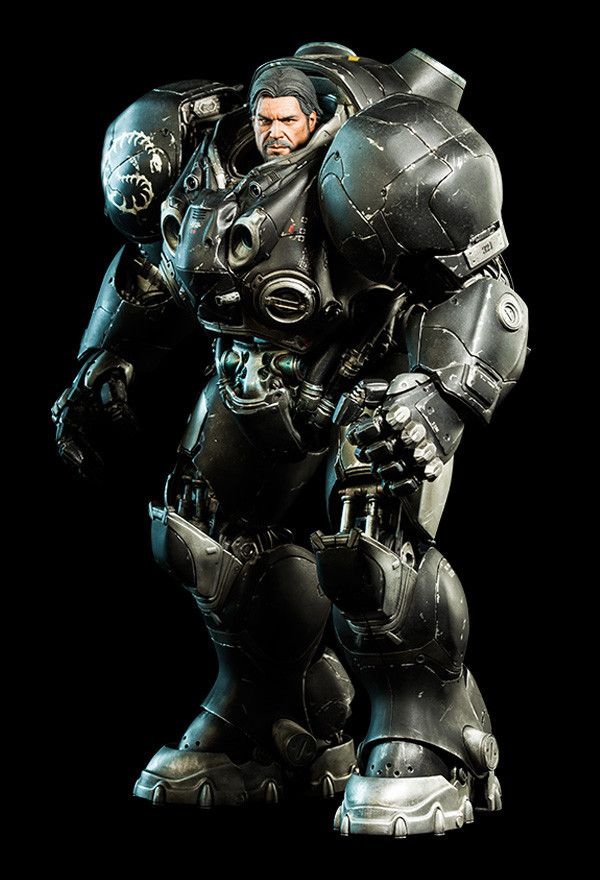

The Inspiration is Jim Raynor, Terran Marine from Starcraft

The Boots

Experimenting a bit, we came up with a platform boot that worked. We used

cardboard to make a a skeleton form, then glued foam scraps to them and cut them to

shape with a electric carving knife. The parts were covered in foil then wrapped with

duct tape. Drawing a pattern on the pieces, we cut out patterns then transferred them to

EVA foam. Using a heat gun to bend them, we glued the seams with contact cement

(Barge brand is the best).

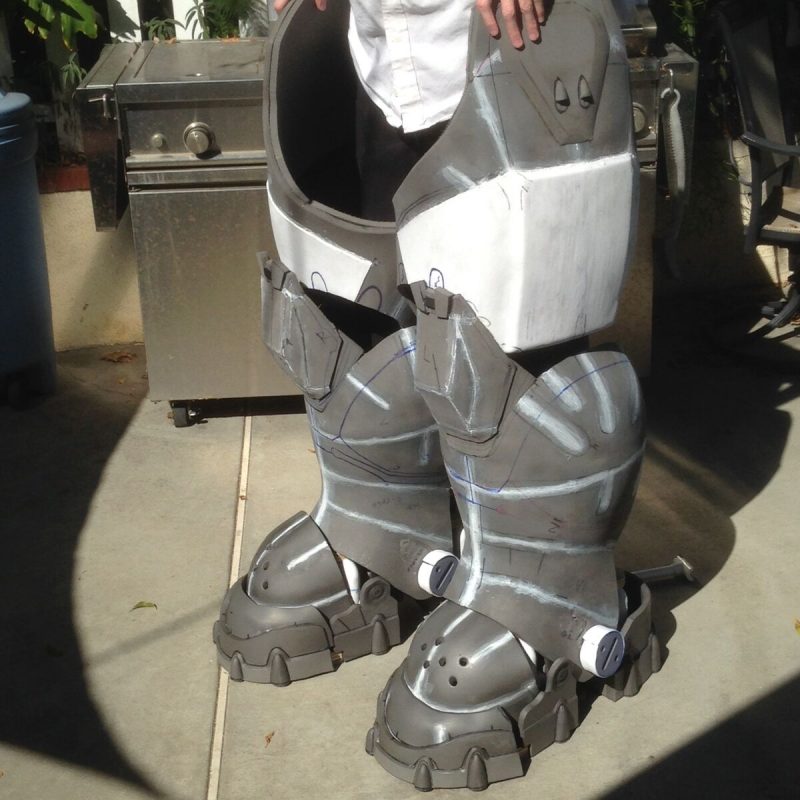

The Legs

We followed Evil Ted Smith’s technique. Check him out on Youtube and Twitch.

The legs weigh about 20 lbs each but they are free standing. The calves are attached at

the ankle with PVC pipe, and the thighs are connected to the lower leg with homemade

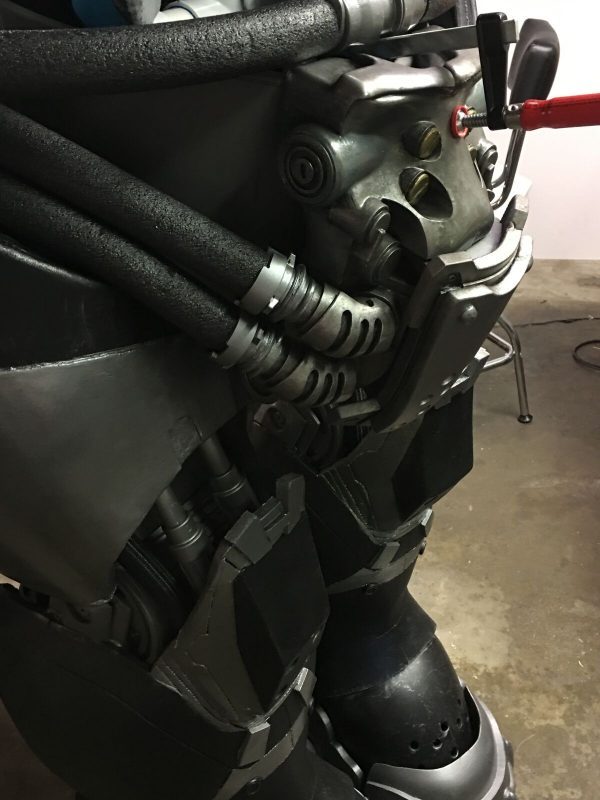

bushings so they swivel at the knee. We attached some extra part to the legs like the

hoses and pistons. We used velcro to make all the parts breakdown for quick repair and

transportation.

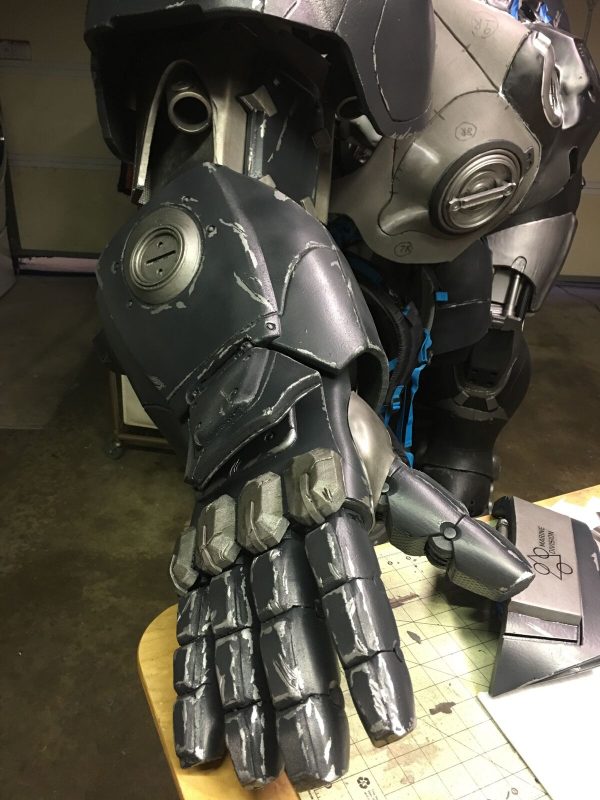

The Arms

We had trouble with the first version of hands  because we couldn’t get the thumbs to work properly. We scrapped them and by that

time MWiggs had posted his hand and finger designs in Thingiverse. This last year, we

made our own palm and hand design with the same cardboard and foam method. We

missed the deadline for Blizzcon 2015, however. At that point we kind of gave up. The

following year we started crafting again and were in the full swing of things hoping to

make it for Blizzcon 2016.

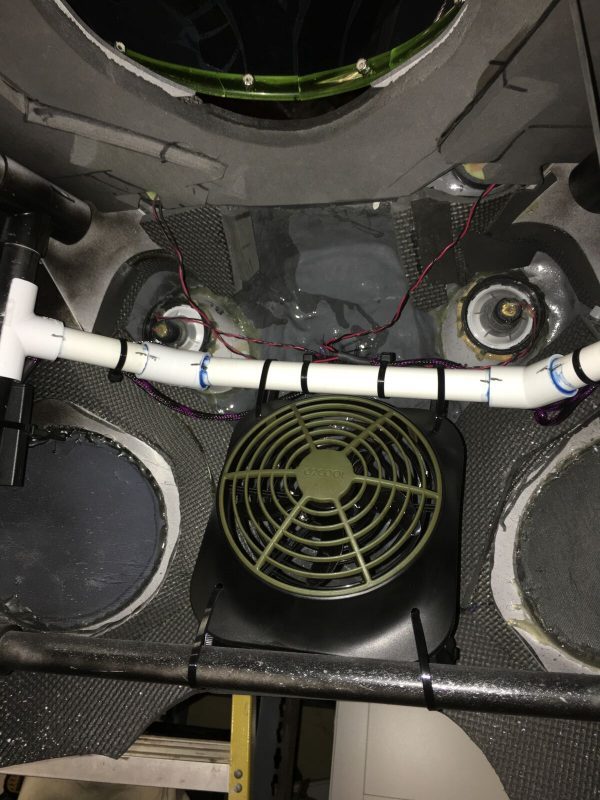

The Chest

Our first design for the chest was not working out and was very heavy. Our foam

crafting techniques were not up to par and we could not seem to get it to look right. We

decide to scrap it and start over on the chest. By this time we took some classes in

casting and CAD design. Sideshow Collectables came out with a Jim Raynor figurine so

we bought one to use for reference. We stared casting the drag chain that goes behind

the elbow area. We used our knowledge of CAD design to create a 3D print, that was

then cast out of a silicone mold.

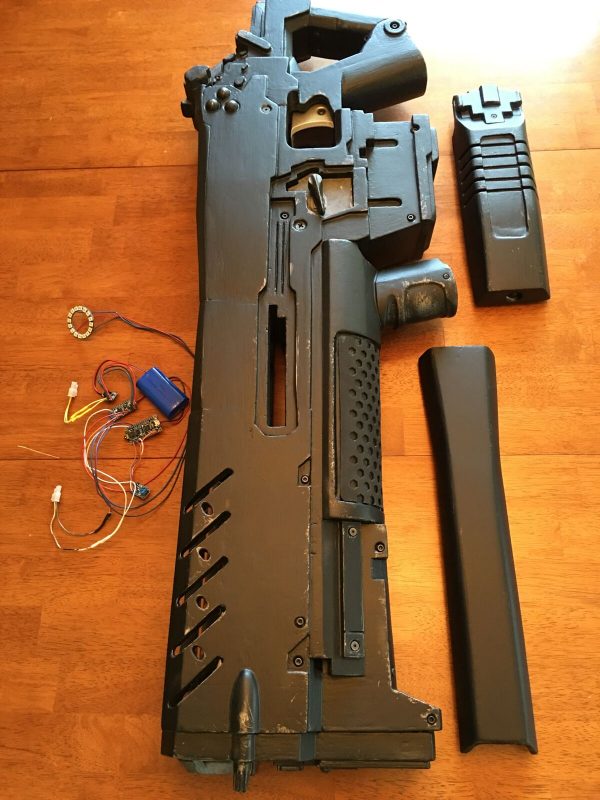

The Gun

There are a total of 4 Arduinos to control the gun, lights and face shield. The face

shield was a bit of a challenge. You can’t use your hands while they are in the gloves so

we used a voice recognition add­on shield (Audeme  MOVI), with a Arduino Uno.

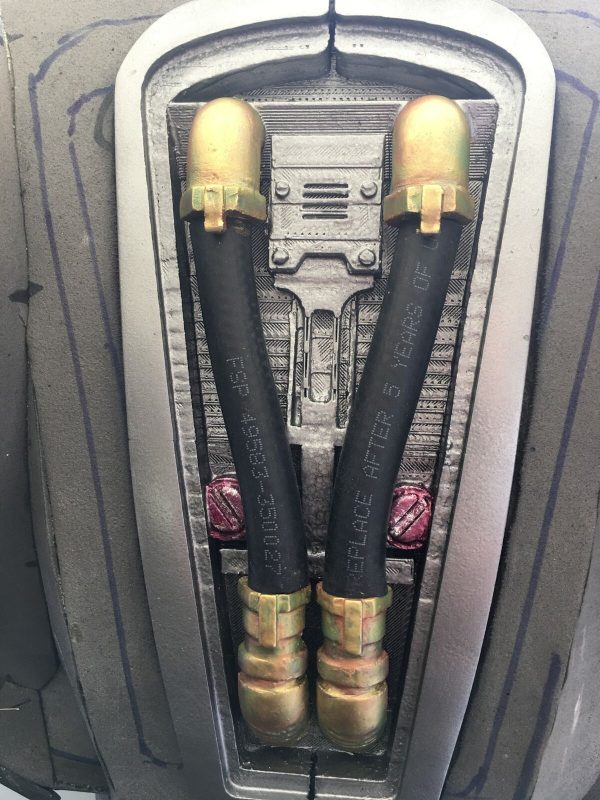

The Painting

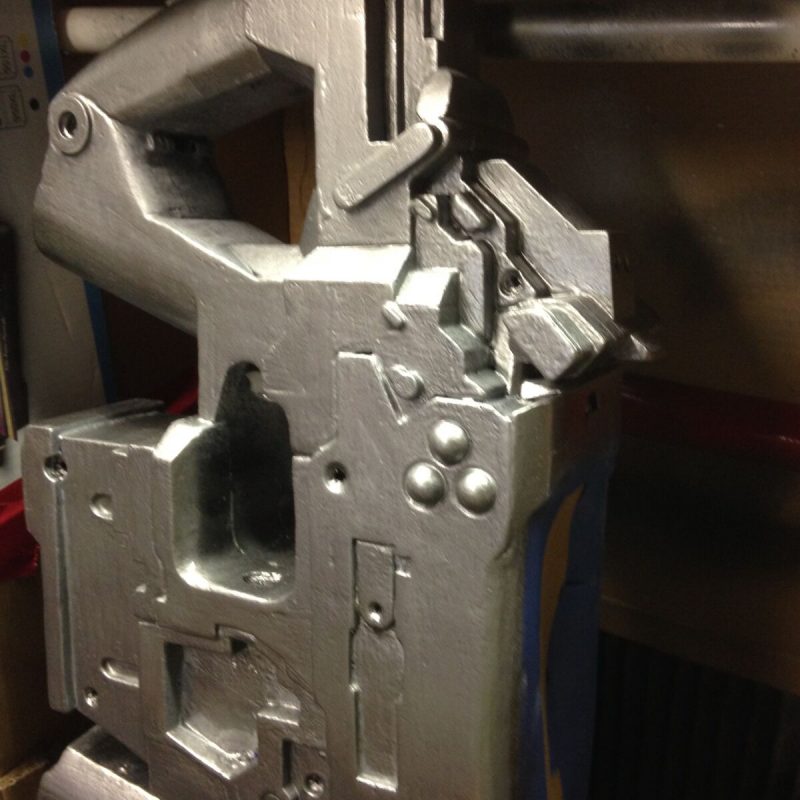

As for our process for painting, first we coated the parts with neoprene rubber

(Creature Cast), then they were sprayed with silver and clear coated with a satin finish.

After it was dried, we dabbed the edges with masking liquid also called “liquid fisker” at

art stores. Once that was dried we applied the finish coat of dark gray paint. When the

part was just dry enough, we rubbed the area we applied the liquid to, to expose the

silver undercoat. The last step was applying a final satin clear coat.

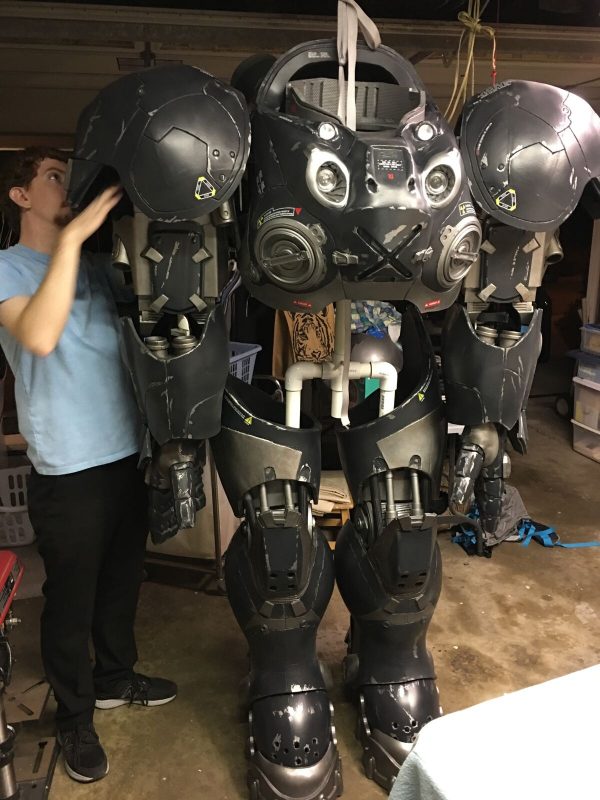

The End Result

We learned a lot in three years and our skills got better. We made mistakes and

learned from them. Here are some tips: use sharp blade and get a cheap sharpener

(look to Evil Ted for advice on that). EVA foam cuts easy but dulls blades fast, so keep

them sharp. Use a metal ruler for cutting straight lines and keep your blade straight. The

straighter the cut, the better the seam. Use a good quality contact cement. We suggest

Barge brand but it may not be available in all areas. We usually apply a thin coat on the

seam, let it dry, then apply a second coat of contact cement. When the glue is just tacky

to the touch it’s time to put the seam together. Take your time; once it sticks it’s hard to

move. After parts are together we seal it with a heat gun. This closes the pores of the

foam. We use Kwikseal kitchen and bath adhesive to cover any remaining gaps. Now

it’s ready to coat. When we first started, we used to put multiple thin coats of white glue

and water mix, then sand and apply Plasti Dip paint. We now use neoprene rubber,

Creature Cast, another spray latex. After the rubber coat has dried, we lightly sand it

and sometimes repeat the process as needed to get a smooth finish. The rest is

painting the whole thing using whatever your preferred method is.

What are the links to your social media profiles? Where can our readers find you?

https://www.facebook.com/Jimmy.Hyperion.Armory/ is our main source of updates, but if you want to make a quicker, more personal connection, you can email us at hyperion.armory@gmail.com.

Hyperion Armory (@hyperionarmory) • Instagram photos and videos

Hyperion_Armory on Twitch.Tv  Coming soon, just started but don’t have any content yet.
